Colonne de Vigreux

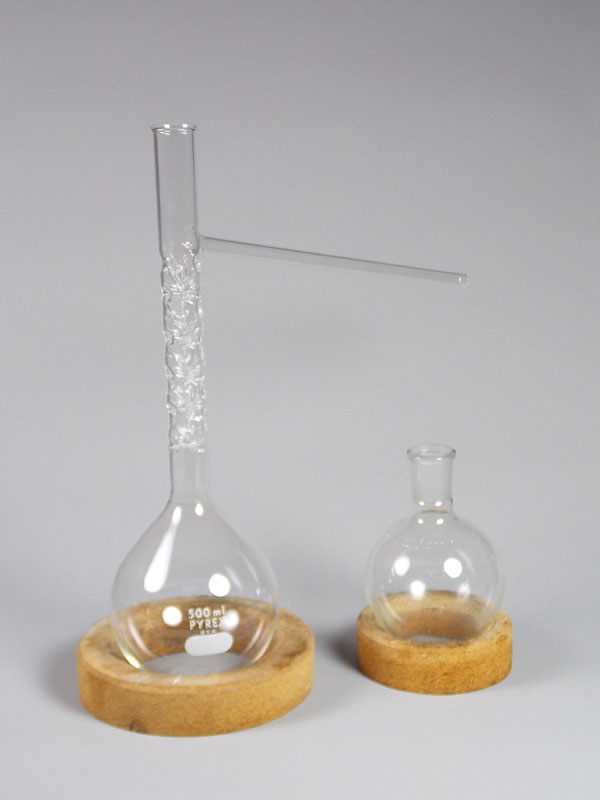

L’appareil comporte un ballon à fond rond et un col d’une longueur de 23 cm dont la moitié présente des alvéoles. Un tube légèrement incliné vers le bas s’insère au quart supérieur du col.





Henri Vigreux, inventeur de la colonne qui porte son nom, a débuté sa carrière à l’Ecole de chimie de la Sorbonne à Paris. Il se spécialise dans le soufflage du verre au chalumeau, et gravit tous les échelons pour devenir le chef de la verrerie. Chose inhabituelle chez un garçon de laboratoire, il se met à publier régulièrement dans le milieu de la chimie. C’est en 1904 qu’il décrit deux modèles de réfrigérants, l’un à jaquette et l’autre à paroi simple. En 1918 il publie une série d’ouvrages sur « Le soufflage du verre dans les laboratoires scientifiques et industriels ». Après sa dernière publication en 1938, il prend sa retraite dans son village natal de Parly.

L’invention de Vigreux était connue, et l’est encore de nos jours, dans tous les laboratoires de chimie, tant en France qu’à l’étranger. En 1924 sa notoriété était devenue telle que, pour honorer sa créativité et ses travaux, il entre dans la confrérie des « Meilleurs Ouvriers de France », catégorie verrerie. L’année suivante il se voit décerner la Croix de chevalier de la Légion d’honneur.





Matériaux - Techniques
Verre pyrex
Fabricant / Période

Fin du XXe siècle
Dimensions

H : 34 cm ; L : 35 cm ; P : 15 cm

État
Excellent
Destination

Laboratoire de biochimie

Précision d'utilisation

La colonne de Vigreux n'est pas un réfrigérant à eau mais à air : le refroidissement se fait grâce à une importante surface de contact avec l'air d'où les nombreuses pointes présentes sur la colonne. Elle est idéale pour la distillation fractionnée des composants volatils d’un mélange liquide porté à ébullition dans le ballon. Les vapeurs produites par chauffage condensent sur les pointes, donnant des gouttes qui retombent par reflux dans le ballon. Comme il existe un gradient de température le long de la colonne, les différents composants du mélange condensent à des hauteurs différentes en fonction de leur volatilité. Lorsque le chauffage est poursuivi, les paliers de condensation s’échappent successivement par le dégagement latéral, ce qui permet de recueillir les différentes fractions du distillat dans l’ordre des températures d’ébullition croissantes des composants du mélange.
Un tube réfrigérant est utilisé en sortie de la colonne de Vigreux pour liquéfier les vapeurs.

Date d'acquisition
16/05/2013
Origine des dons
Laboratoire de biochimie et biologie moléculaire CHU de Rennes
Numéro d'inventaire
CPHR - 2013.78 ; CPHR - 2013.79
Copyright
© Conservatoire du patrimoine hospitalier de Rennes
