Manomètre en U modèle de Bennert pour mesurer le vide

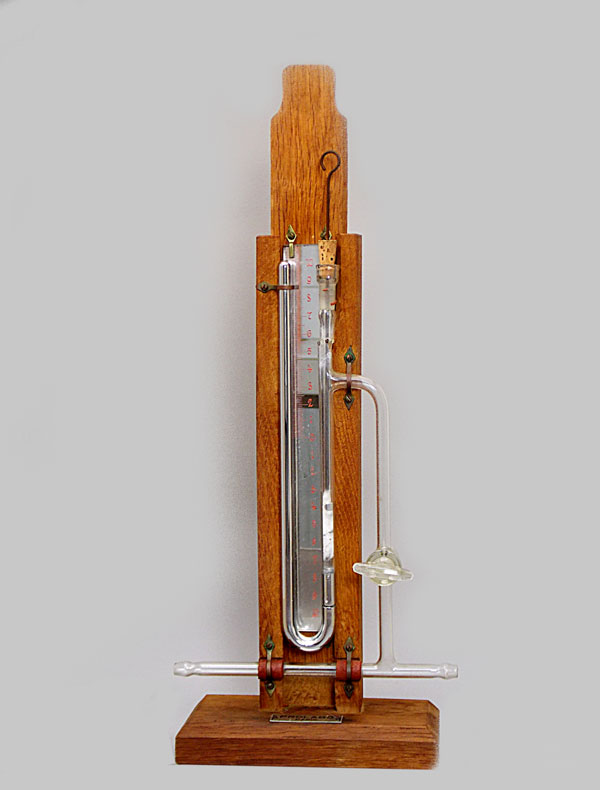

Au centre d’un statif en bois ciré est fixé un miroir sur lequel sont graduées deux échelles, l’une montante et l’autre descendante de 0 à 10. Devant ce miroir est placé un tube en U contenant du mercure, dont une extrémité est obstruée par un bouchon de liège percé d’un fil de fer. Ce tube en U est relié à une seconde tubulure en T comportant un robinet de verre.
Matériaux - Techniques Bois, verre, mercure, liège, fer, caoutchouc |
Fabricant / Période Prolabo Paris 2e moitié du XXe siècle |
Dimensions H : 39 cm ; L : 14,5 cm ; P : 7 cm |
État Moyen (tube de verre cassé) |
Destination Il s'agit d'un instrument de laboratoire utilisé pour la mesure de la pression résiduelle résidant dans un circuit hermétiquement clos. |
Précision d'utilisation Le manomètre est inséré dans le circuit dont on veut mesurer la pression résiduelle, par branchement d'un tuyau à vide sur les extrémités en olives du tube horizontal. L'ouverture du robinet met le tube en U en communication avec le circuit sous vide. En déplaçant la réglette graduée, on mesure en cm la hauteur de la dénivellation du ménisque de mercure. Cette hauteur mesure le vide absolu régnant dans le circuit. |
Date d'acquisition 21/05/2012 |
Origine des dons CHU de Rennes Laboratoire du Pr Brissot |
Numéro d'inventaire CPHR - 2012.378 |
