Réfractomètre

dans

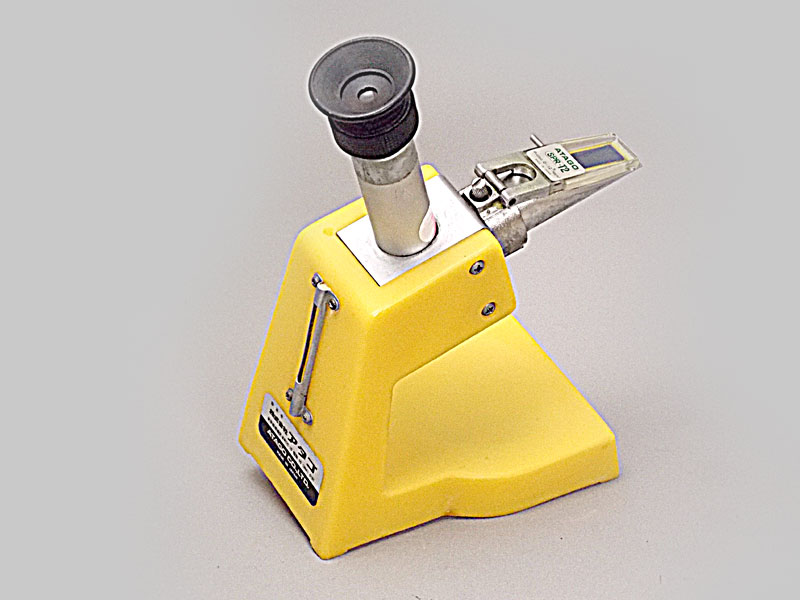

L’appareil comporte un support en matière plastique de couleur jaune, sur lequel sont fixés : un prisme de verre éclairé par un faisceau lumineux rasant au travers d’une fenêtre à bascule, un bloc optique contenant un miroir réfléchissant et un fût incliné terminé par un oculaire à mise au point réglable. Un thermomètre à alcool gradué de 0°C à 40°C est disposé sur le fût ; il sert à mesurer la température ambiante. Le montage sur socle permet l’usage mains libres de l’appareil, ce qui en facilite l’emploi.

Les réfractomètres numériques modernes fonctionnent automatiquement et affichent le résultat sur un écran. C’est plus précis et moins enclin à l’erreur humaine. De plus, les résultats peuvent être directement transférés vers des ordinateurs ou des réseaux pour un traitement automatique via une interface standard (Ethernet, USB, RS232)

Matériaux - Techniques
Plastique, verre, métal
Fabricant / Période
Atago co., LTD. Japon
1960 -1980
Dimensions

H : 21 cm L : 9,5 cm P : 14 cm
État
Excellent
Destination

Laboratoires de biochimie : Le réfractomètre est un instrument optique permettant de mesurer l'indice de réfraction d'une solution. Il existe en effet une relation directe entre la valeur de cet indice et la concentration de la solution.
Précision d'utilisation

L'appareil permet de mesurer l'indice de réfraction d'un sérum et d'évaluer la concentration de divers solutés sanguins tels que les protéines, ou de mesurer la densité urinaire. Trois échelles graduées verticales sont présentées dans l'oculaire intitulées de gauche à droite SP, ?D et UG.
Sur le plan pratique, l'appareil étant orienté vers une source de lumière blanche, on dépose une goutte du liquide à examiner sur la surface du prisme, puis on bascule la fenêtre sur le prisme. La manipulation consiste à observer dans l'oculaire deux plages lumineuses : la limite entre zone claire et zone sombre indique sur l'échelle centrale l'indice de réfraction de la solution, sur l'échelle située à gauche la concentration en protéines totales SP et sur l'échelle de droite la densité urinaire spécifique UG.
Des précautions sont à prendre :
1- Avant toute série de mesures, il faut calibrer le réfractomètre avec de l'eau distillée.
2- Entre chaque mesure, nettoyer la surface du prisme.
3- Il existe une dépendance de l'indice de réfraction avec la température de mesure.
Date d'acquisition
13/03/2013
Origine des dons
Hôpital Sud CHU de Rennes
Numéro d'inventaire
CPHR - 2013.28
