Respirateur RPN

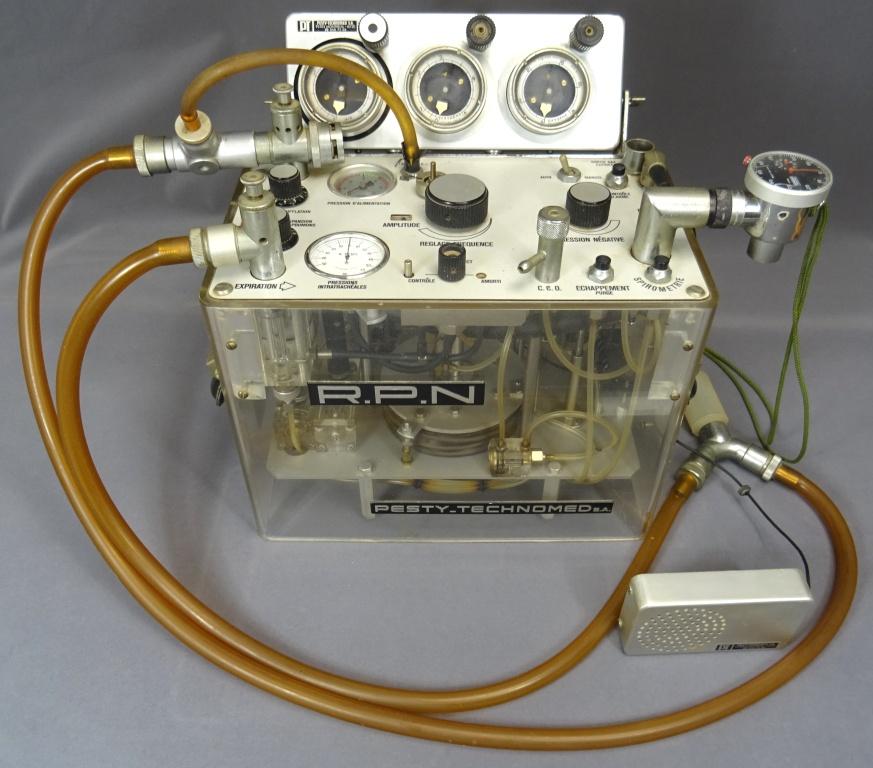

Ce respirateur, dont les faces latérales en plexiglass permettent de visualiser la mécanique interne, notamment  un soufflet, est muni de deux poignées.

Cet appareil présente:

En façade supérieure:

• un manomètre de pression d’alimentation,
• un manomètre de pression des voies aériennes,
• des boutons permettant le réglage de l’expansion des poumons, la vitesse d’insufflation, la fréquence respiratoire, l’application d’une pression négative,
• des valves permettant le raccordement du circuit-patient.

Au-dessus se trouve un bloc de trois manomètres de débit d’air et d’oxygène.

En façade arrière, des prises permettent le raccordement des flexibles d’alimentation en air et oxygène.

En façade latérale gauche, un tuyau muni d’un réceptacle, réalisant un piège à eau pour recueillir le surplus d’humidité du circuit.

Manquent à cet appareil:

• les tuyaux flexibles d’alimentation en air et en oxygène (branchement en façade arrière), d’un diamètre approximatif de 10-12 mm,
• les tuyaux qui permettent le raccordement du patient (connexion sur les valves en façade latérale droite), souvent en caoutchouc, d’un diamètre approximatif de 25 mm.
