Dynamomètre de Collin

dans

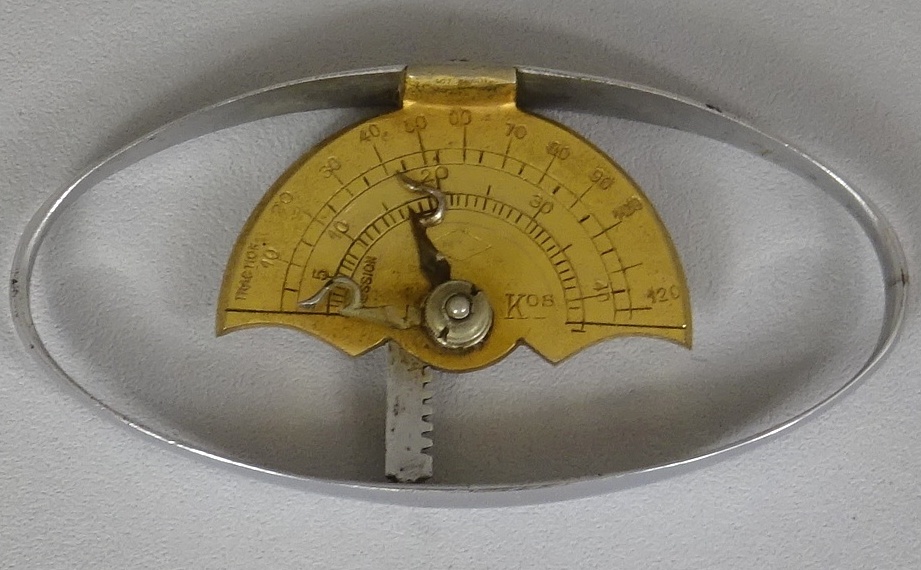

Cet instrument est formé d’un ressort elliptique en acier chromé auquel est fixée une plaque en laiton graduée avec deux aiguilles.

La plaque présente deux graduations : une graduation périphérique de 0 à 120 Kg pour la traction; une graduation intérieure de 0 à 40 Kg pour la pression.

Une crémaillère est fixée sur la partie basse du ressort et entraine la roue dentée en lien avec une des deux aiguilles lors de la prise de mesure. La seconde aiguille, indépendante du mécanisme, est entrainée grâce à son picot et donnera le nombre de kilos atteint.

Le dynamomètre a été inventé par Edmé Régnier en 1798. Il a été amélioré sous sa forme actuelle en 1867 par Anatole Collin qui le commercialise sous son nom.

Matériaux - Techniques
Acier et laiton
Fabricant / Période
M.I.C.
XXe siècle
Dimensions

H : 6 cm ; L : 12,5 cm ; P : 1 cm
État
Excellent
Destination

Le dynamomètre est un appareil qui sert à mesurer les forces de pression et de traction musculaire manuelles.

Il est utilisé lors des sessions rééducatives pour déterminer le seuil de tonus musculaire du patient avant la rééducation et en effectuer le suivi au cours des mois qui suivent pour vérifier la bonne amélioration de la situation.
Précision d'utilisation

Avant utilisation, les deux aiguilles doivent se trouver en position 0.
Lors de la pression de la main exercée sur l'appareil, les deux aiguilles atteignent une graduation. Après relâchement, la première aiguille se remet à 0, la seconde aiguille indépendante du mécanisme mémorise le nombre de kilos atteint.
A noter que la mesure n'est pas totalement fiable, le suivi des mesures doit se faire avec le même appareil afin de comparer l'évolution.
Date d'acquisition
01/03/2022
Origine des dons
Catherine Lucas
Numéro d'inventaire
CPHR - 2022.54
